高频/高速/高导热覆铜板

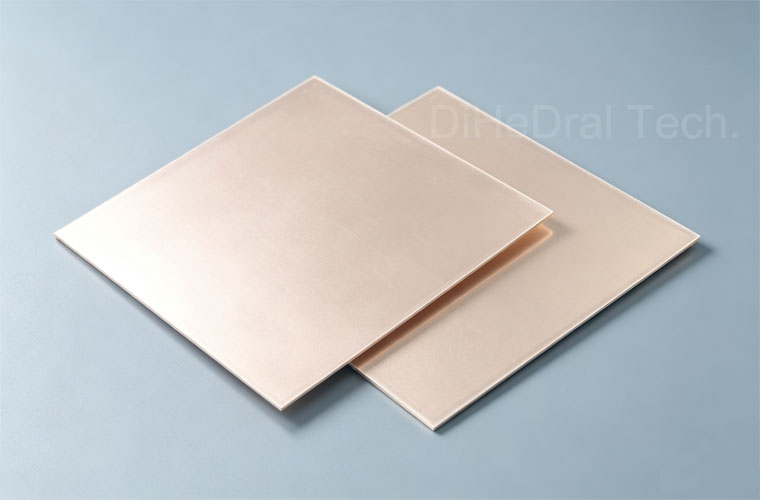

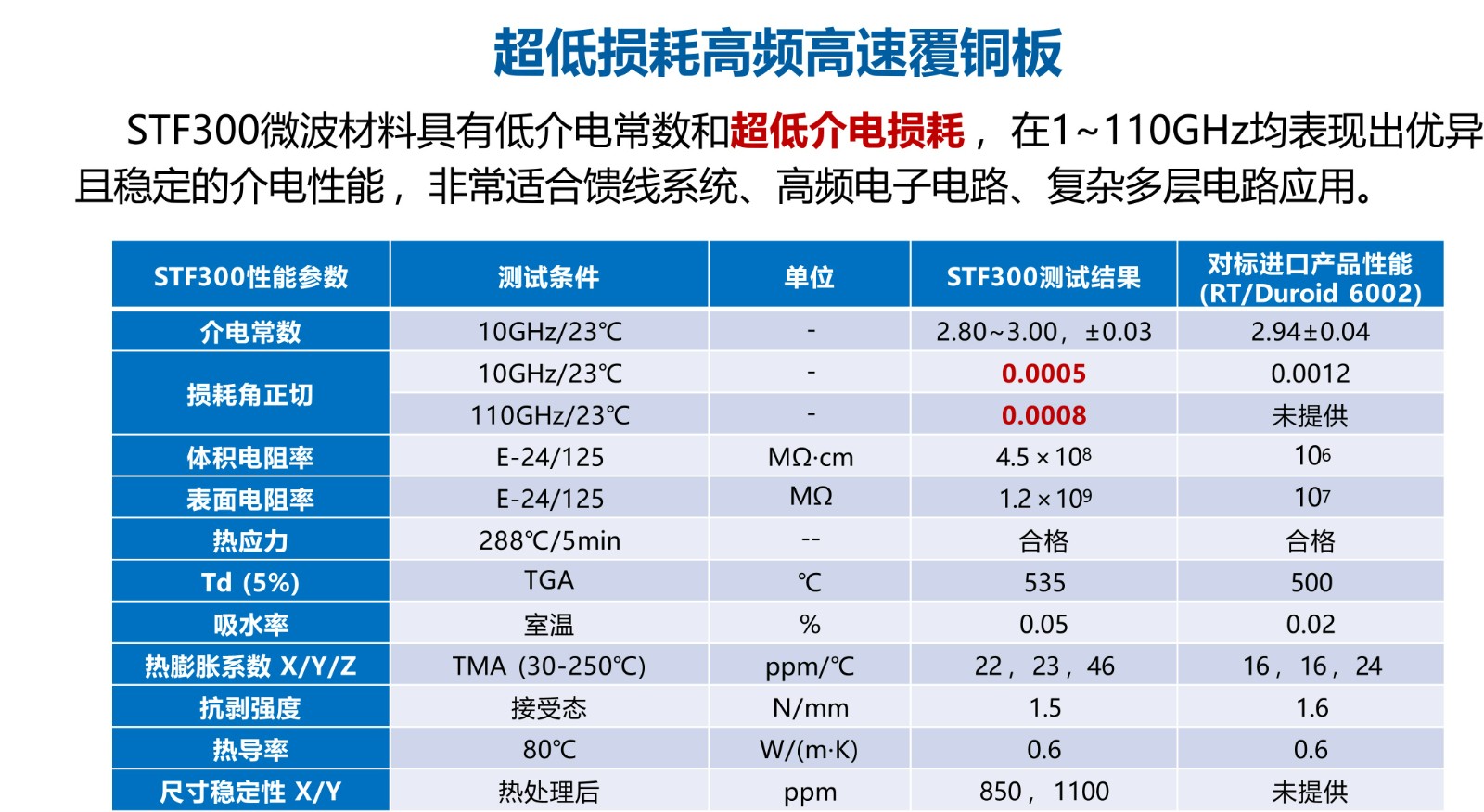

【超低损耗高频高速覆铜板】

--AI算力基础设施：这是当前需求最强劲的领域。AI服务器、数据中心交换机需处理海量数据，其高速背板、光模块等必须使用M7/M8或更高级别的超低损耗材料，以支持800G/1.6T等高速接口。例如，甬强科技的Gallop 8Q材料信号传输速率可达224Gbps，实现1秒下载1部4K电影。

--5G/5.5G与未来6G通信：高频通信基站和核心网设备对信号质量要求极高，这类材料能有效降低高频信号传输的衰减与干扰，是保障通信质量的关键基础。

--高端雷达与航空航天：在毫米波雷达、卫星通信等对可靠性和环境适应性要求极为苛刻的领域，超低损耗材料也是保障微弱信号有效传输的首选。

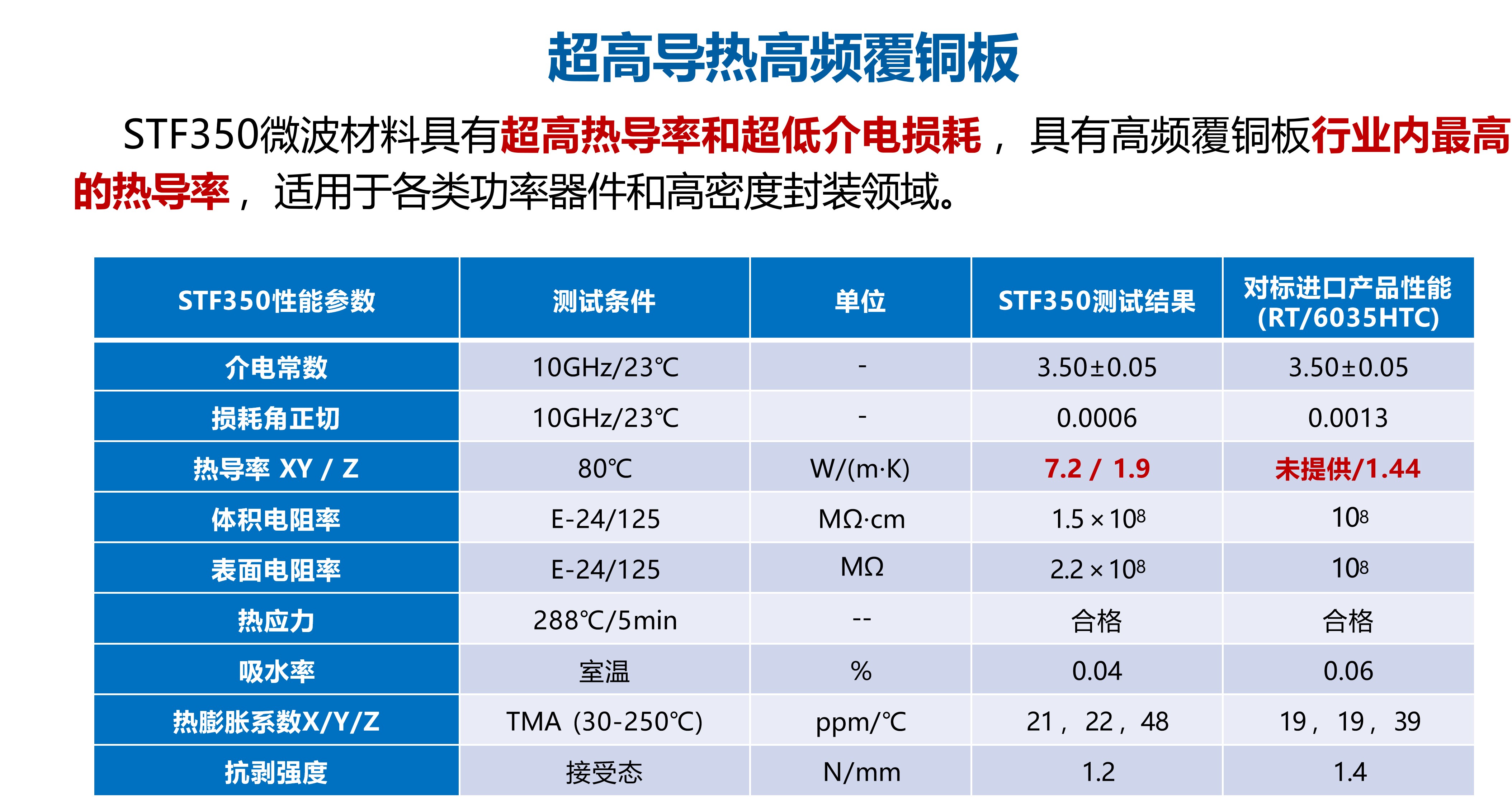

【超高导热高频覆铜板】

--5G通信与雷达系统：5G基站的大功率天线、相控阵雷达的发射/接收模块，会产生大量热量。超高导热高频覆铜板能将热量快速传导出去，保证射频性能稳定，避免因过热导致信号失真或设备损坏。

--汽车电子（ADAS与高功率部件）：77GHz毫米波雷达不仅要求极低信号损耗，其内部功率放大器也是发热大户。这种材料能很好地满足这类“高性能+高发热”的需求。同时，它也适用于车灯、电源管理等需要良好散热的车载模块。

--AI加速卡与服务器：AI芯片功耗极高，其周边的电源模块和高速信号传输链路，既需要承载大电流，又要保证信号完整性。超高导热高频覆铜板有助于将热量从芯片附近快速带走，提升系统整体可靠性。

--卫星与航空航天：在空间应用中，设备小型化、高功率密度是常态，且面临极端温度变化。这种材料兼具优异的导热性、低CTE和高可靠性，是理想的基板选择。

【超低损耗高频高速覆铜板】

--极致低的介质损耗（Df）：这是最核心的指标。损耗越低，信号在传输中的衰减和畸变就越小。行业顶级的M8等级材料Df可低至0.0012-0.0015，而最新的前沿研究已将Df降至0.0006的超低水平。可以将它想象为信号的“摩擦系数”，这个值越小，信号“跑”得就越快、越远。

--极低且稳定的介电常数（Dk）：Dk影响信号传输速度。超低损耗材料不仅Dk值低（如2.7的水平），更重要的是在不同频率和温度下都能保持高度稳定，确保信号时序精确，这对于高速数据传输至关重要。

--出色的热机械可靠性：这类材料通过特定的树脂配方（如碳氢、PPO、PTFE等）和陶瓷填料，实现了高耐热性（玻璃化转变温度Tg可达240℃以上）和低热膨胀系数（与铜箔匹配），有效防止PCB在焊接或高低温循环时翘曲、开裂。

--先进的铜箔与增强材料：为减少趋肤效应带来的损耗，超低损耗材料会采用HVLP（超低轮廓） 等低粗糙度铜箔。在最高端应用（如M9级）中，还会使用介电性能更优的石英布（Q布） 取代传统玻璃布，将损耗降至极致。

【超高导热高频覆铜板】

为高功率、高频率场景，提供了“信号低损耗”与“热量快导出”的最佳平衡方案。

--高频性能优：保持极低介电损耗（Df），确保高速信号完整传输。

--导热能力高：导热系数是普通高频板的数倍（可达0.60-0.80 W/m·K），高效散热。

--尺寸稳定性好：热膨胀系数（CTE）与铜箔匹配，耐高低温冲击，可靠性高。

--加工兼容性强：部分材料（如碳氢体系）与常规PCB工艺兼容，易于量产。
