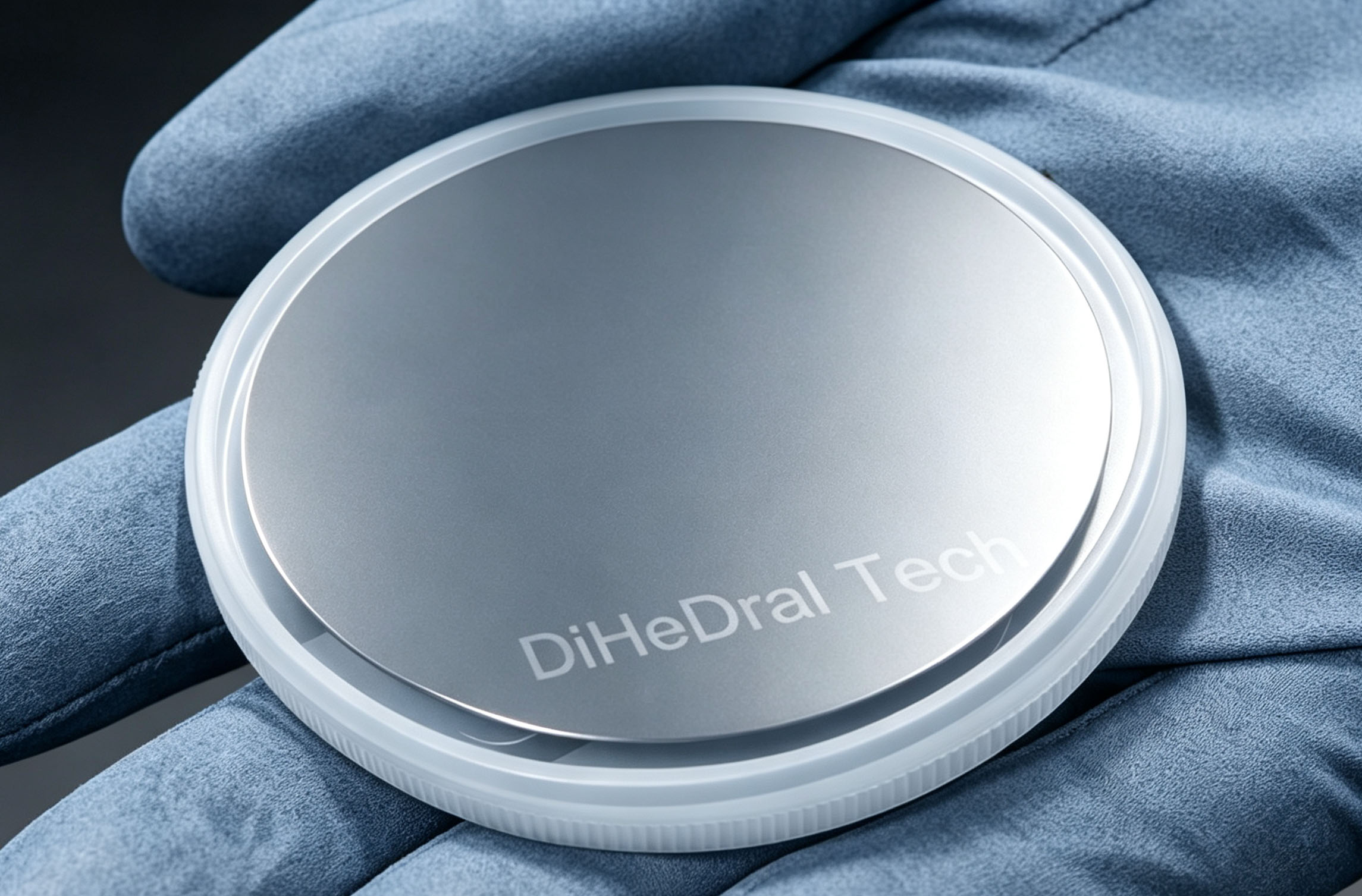

锑化铟InSb

锑化铟（InSb）是一种重要的Ⅲ-Ⅴ族化合物半导体材料，因其独特的物理性能，在中波红外探测和磁敏器件等领域有着不可替代的地位。

晶体结构与基本性能

InSb具有立方晶系的闪锌矿结构，晶格常数约为0.6478 nm。其外观呈银灰色金属光泽，质地较脆，密度约5.78 g/cm³，熔点约为525°C。

核心物理特性

InSb最突出的特点是极窄的禁带宽度和极高的电子迁移率。

- 超窄带隙：室温下禁带宽度仅约0.17 eV，属于直接带隙半导体。这一特性使其对红外辐射非常敏感，特别是3-5 μm波段，正好处于大气窗口内，是红外探测的“黄金”波段。

- 超高迁移率：室温下电子迁移率可高达78000 cm²/(V·s)，在半导体中名列前茅，使其成为制造高速霍尔器件和磁阻器件的理想材料。

主要应用领域

基于其出色的红外敏感性和电学性能，InSb单晶主要应用于以下关键领域：

1.中波红外探测（核心应用）：InSb是制造3-5μm波段红外探测器和焦平面阵列的核心材料。这些探测器利用光电导或光生伏打效应工作，是红外制导、热成像仪、红外天文学和气体分析等尖端技术的“眼睛”。当前技术正朝着更大面阵规模（如1280×1024）和更小像元间距的方向发展，以满足高分辨率、小型化的需求。

2.磁敏器件：由于其极高的电子迁移率，InSb薄膜也广泛应用于霍尔元件和磁敏电阻。霍尔元件可用于无刷直流电机的位置传感，而磁敏电阻则用于检测磁场强度和分布。

3.前沿探索领域：InSb还在高频微波器件和热电材料等领域展现出潜力。例如，通过掺杂优化（如Cd掺杂），可在中温区获得提升的热电优值（zT）。

制备

主流采用直拉法（CZ法） 生长大尺寸单晶。
