钨电极、大深宽比金属钨沉积

大深宽比沉积钨

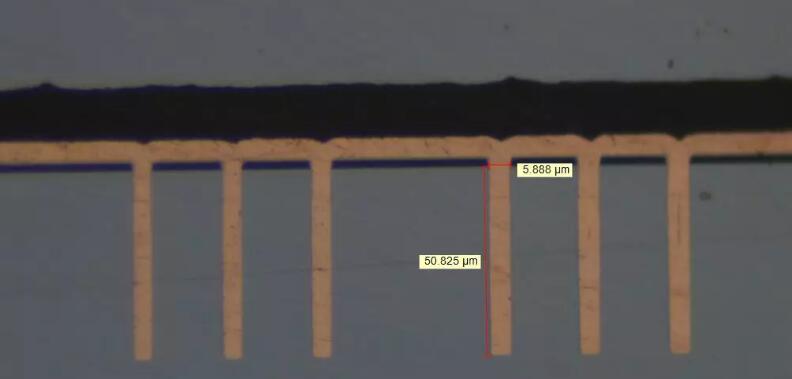

大深宽比沉积钨是指在深宽比（深度与宽度之比）极高的微结构（如深孔、沟槽）中均匀沉积钨材料的工艺。这种技术在微电子和微机电系统（MEMS）等领域有重要应用。大深宽比沉积钨的难度集中于均匀性、应力、杂质控制及工艺成本，但其在半导体存储、MEMS和功率器件中的不可替代性驱动了技术进步。随着3D集成和先进封装的需求增长，该技术将持续处于微纳制造的核心地位。

1. 技术难度

• 均匀性控制

• 台阶覆盖率问题：在高深宽比结构中（如深孔或窄槽），传统物理气相沉积（PVD）难以实现侧壁和底部的均匀覆盖，需依赖化学气相沉积（CVD）或原子层沉积（ALD）。

• 气体扩散限制：反应气体（如WF₆）在狭窄结构中扩散受阻，可能导致沉积速率不一致（底部沉积快，顶部堆积过厚）。

• 空隙与孔洞形成：若沉积速率过快或工艺参数不当，结构内部易形成空洞（如“钥匙孔”缺陷），影响导电性和机械稳定性。

• 残余应力管理

• 钨的沉积过程（尤其是高温CVD）易因晶格失配或热膨胀系数差异产生残余应力，导致结构翘曲或开裂，需通过退火工艺或调整沉积参数（如温度、压力）缓解。

• 杂质与缺陷控制

• 前驱体分解不完全可能引入杂质（如氟、碳），影响钨的导电性和可靠性。例如，WF₆还原过程中残留的氟可能腐蚀下层材料（如硅或氧化物）。

• 工艺复杂性

• 需要精确控制温度（300–500°C）、压力（低压环境）、气体比例（H₂/WF₆）等参数，设备成本高且工艺窗口狭窄。

2. 主要应用

• 半导体集成电路

• DRAM电容：用于高密度存储器的深槽电容结构，钨作为电极材料填充深宽比超过30:1的沟槽。

• 3D NAND闪存：在堆叠层数超过百层的3D NAND中，钨用于垂直通道（Via）或字线（Wordline）的金属化，深宽比可达60:1以上。

• 接触孔与互连：在先进制程（如7nm以下）中，钨填充高深宽比接触孔以实现层间导电。

• MEMS器件

• 惯性传感器与执行器：钨的高密度和机械强度适合制造微机械结构（如陀螺仪振子）。

• 射频开关：利用钨的低电阻和高耐热性提升器件性能。

• 功率半导体

• 深沟槽隔离（Deep Trench Isolation, DTI）：在IGBT或SiC器件中，钨填充深沟槽以实现电隔离并提升散热能力。

• 先进封装

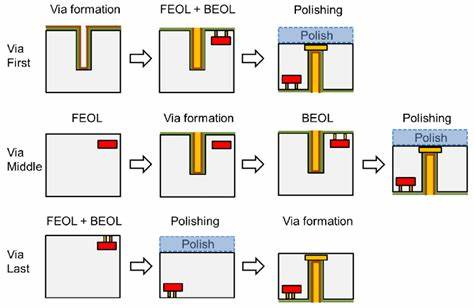

• 硅通孔（TSV）：尽管铜更常用，但钨因其低热膨胀系数和抗电迁移特性，在某些高可靠性场景中用于TSV金属化。

• 设备升级：设计更精准的气体输送系统，解决高深宽比结构中的扩散瓶颈。

•


附：钨电极相关介绍

1. 钨电极的核心优势

(1) 极高的熔点和热稳定性

熔点：3422°C（所有金属中最高），适合极端高温环境（如等离子体、电弧应用）。

热膨胀系数低（4.5×10⁻⁶/°C），高温下尺寸稳定性好，减少热应力变形。

(2) 优异的电子发射性能

功函数高（4.5–4.6 eV），电子逸出需较高能量，但通过掺杂（如ThO₂、La₂O₃）可显著提升发射效率。

电弧稳定性强：在惰性气体（Ar、He）中维持稳定电弧，适合高精度焊接。

(3) 耐腐蚀与化学惰性

耐酸碱性：常温下不溶于盐酸、硫酸，仅溶于王水或HF+HNO₃混合酸。

抗氧化性：高温下表面形成致密WO₃保护层（但持续氧化需保护气氛）。

(4) 高机械强度与耐磨性

硬度高（莫氏硬度7.5），抗颗粒冲刷，适合长期使用。

抗溅射损伤：在等离子体环境中（如半导体刻蚀）寿命长。

(5) 低蒸气压

高温下蒸发速率极低，避免污染真空环境（如电子束蒸发镀膜）。

2. 钨电极的主要应用领域

(1) 焊接与切割（TIG/GTAW）

应用：惰性气体保护焊（TIG）、等离子弧切割。

优势：

纯钨或掺杂钨（2% ThO₂、1% La₂O₃）电极可承受3000°C以上电弧。

焊接不锈钢、钛合金时污染极小。

典型场景：航空航天发动机、核电管道焊接。

(2) 半导体与微电子

应用：芯片制造：作为刻蚀电极（等离子体刻蚀机）、CVD反应器加热器。

存储器：HfO₂基铁电存储器（FeRAM）的上下电极（兼容CMOS工艺）。

优势：

高纯钨（>99.95%）避免污染硅片。

与高介电材料（如HfO₂）界面稳定性好。

(3) 电光源与真空电子器件

应用：

白炽灯丝、X射线管阴极、电子显微镜发射极。

优势：

高温下不软化，延长器件寿命。

低电子逸出功（掺杂后）提升发射效率。

(4) 高温炉与热处理

应用：烧结炉、单晶生长炉（如蓝宝石长晶）的发热体或支撑件。

优势：

在还原性气氛（H₂）或真空中可长期使用（>2000°C）。

(5) 电化学与能源

应用：

电解水制氢的阴极材料（耐碱性电解液腐蚀）。

核聚变装置第一壁材料（抗等离子体冲刷）。

优势：

高电流密度下不溶解（如pH>12的KOH溶液）。

(6) 军工与航天

应用：火箭喷嘴、导弹导流罩。

优势：

抗高温燃气侵蚀（如固体燃料燃烧温度>2500°C）。

3. 钨电极的常见类型及选择

类型 特性与适用场景 限制

纯钨（W） 成本低，适合交流焊接（铝/镁合金） 电子发射效率较低

钍钨（W-ThO₂） 电子发射强（含1-2% ThO₂），直流焊接首选 钍具放射性（逐渐淘汰）

镧钨（W-La₂O₃） 无放射性，替代钍钨（含1% La₂O₃） 高温稳定性稍逊

铈钨（W-CeO₂） 易起弧，适合低电流精密焊接 寿命较短

4. 钨电极的局限性

脆性大：机械加工困难（通常采用粉末冶金+烧结成型）。

高温氧化：需氩气等保护气氛（否则WO₃挥发导致损耗）。

成本较高：比铜、石墨电极昂贵，但寿命长可抵消成本。

5. 未来发展方向

纳米结构钨电极：提升比表面积，用于高效电解水制氢。

复合电极：W-ZrC、W-La₂O₃复合材料增强抗热震性。

绿色替代：完全无放射性的稀土掺杂钨电极（如Y₂O₃-W）。
